二：安装简介

1.采暖情况概述：

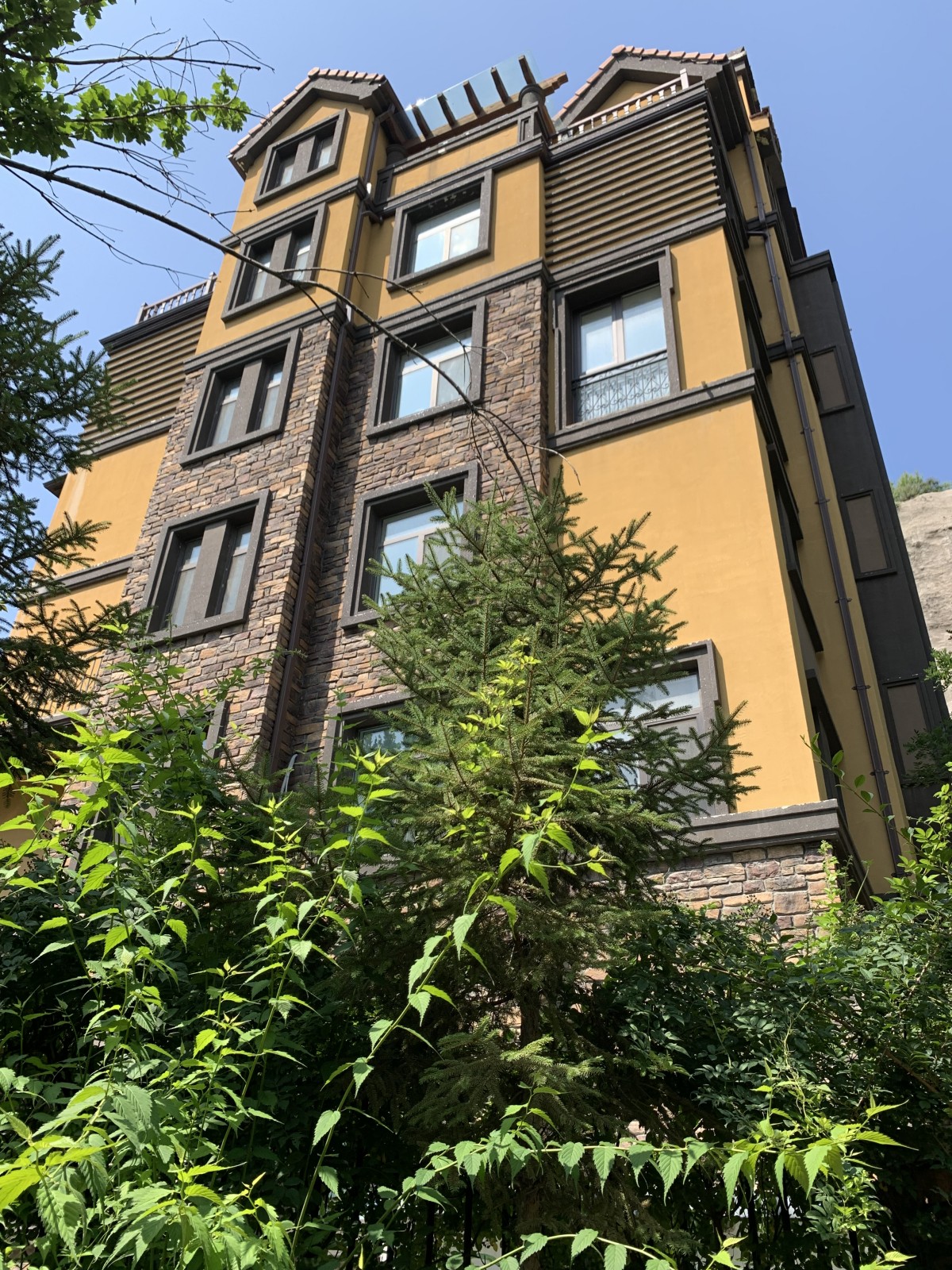

本工程为二层结构;碳棒铺设面积为：230 m2.一层配有6台温控器，分为六个控制区，一层总功率为9.7kw。采用单独供电系统，单独设立电控箱。二层配有9台温控器，分为玖个控制区，二层总功率为7.3kw。采用单独供电系统，单独设立电控箱.铺设经过专业人员施工，经过1天施工顺利完工。

2.建筑情况考察：

　　建筑外墙厚度为240mm，且具有30mm厚度的苯板外墙保温，窗户为双层塑钢玻璃窗，建筑保温情况为良好。

3.填充层的处理：

　　本建筑使用功能为酒店住宿，为了尽量保持温度的平稳，我们建议采取较厚的水泥砂浆进行填充处理，即30mm。因为较厚的填充层可一定程度上起到蓄热的作用，在室内温度达到设定温度而停止后，蓄热层会平缓的释放热量，这样就可以达到一个使温度平稳的效果。。

4.相关参数：

（1）冬季供暖室外计算温度：-28℃

（2）冬季室内温度：18℃

（3）室内地表温度：25℃~32℃

（4）热负荷：80W/㎡~160W/㎡

（5）相关参考标准：

《地面辐射供暖技术规程》JGJ142-2012

《民用建筑热工设计规范》GB5017-93

《民用建筑电气设计规范》JGJ16-2008

《地面辐射供暖系统施工安装》12K404

《民用建筑供暖通风与空气调节设计规范》GB50736-2012

6.铺设相关参数：

（1）温控开关装设高度为：1.3m,开关距门不小于200mm。

（2）碳棒热轨间间距宜为100~200mm，距外墙间距宜为100~200mm，最小间距不应小于50mm；其中碳棒距里侧墙壁间距较大，以保证后期线管安装空间。

（3）绝热层统一选用20mm厚度的XPS聚苯乙烯挤塑板，并在其上铺设铝箔反射膜，XPS物理性质如下：

     密度30Kg/m³；

     导热系数不大于0.035W/(M.K)

     抗压强度不小于200kPa

     吸水率不大于2%

     氧指数不小于32

     为难燃材料

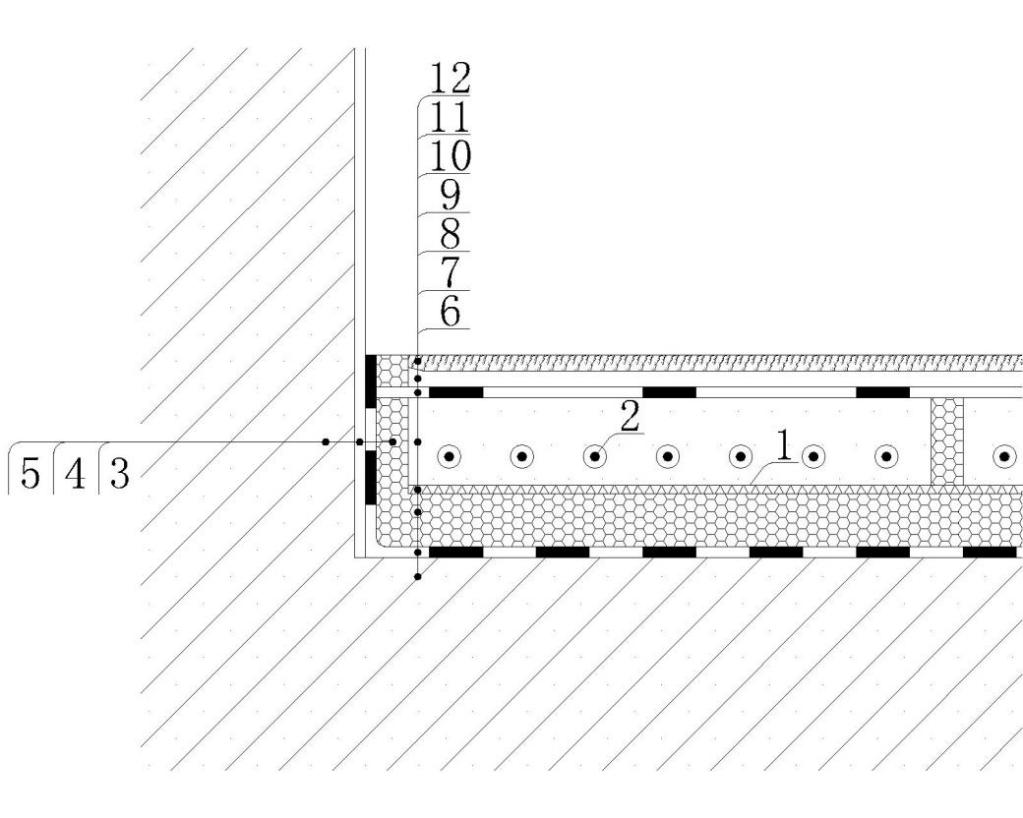

 7.碳棒电地暖地面结构构造示意图

三：图纸及现场展示

1.部分施工指导图纸

四：总结

　　碳棒地暖在别墅中非常有使用优势，分区域，分时段供热，随个人嗜好改变供热，契合度非常高。由于安全的产品，完美的施工工艺，电力供应等诸多条件达成一个完美的结合，给用户带来更舒适的环境享受。为我们赢得了一致好评。我们将再接再厉，继续服务好每位用户。
